五尺溝大橋
所在區域
上海市
分類
橋梁工程/拱橋
工程時間
2005年12月竣工
項目介紹

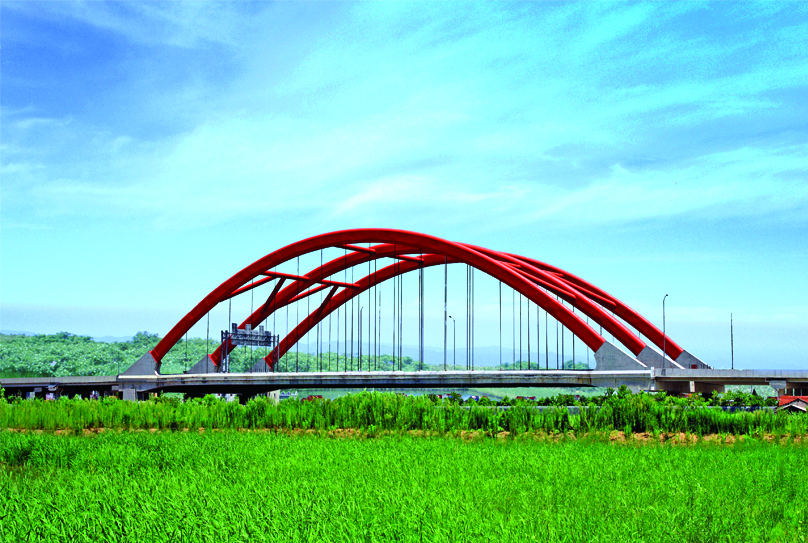

五尺溝大橋為滬蘆高速公路跨越五尺溝河道的大橋。主橋跨徑105m，橋?qū)?7.80m。橫斷面上三片系桿拱分別布置在中央分隔帶和橋邊兩側，外部為簡支體系。橋梁上部結構由鋼管混凝土拱肋、預應力混凝土系梁與橫梁、柔性吊桿及整體化橋面系組成。
拱肋矢高25.0m，拱軸線為二次拋物線。采用造型美觀、施工便捷的帶半圓形矩形斷面，鋼管內為C50微膨脹混凝土。拱肋間設置四道風撐，二端為K型風撐組成橋門架，造型簡潔輕盈。橋梁施工采用先拱后梁施工方法施工。
項目榮譽
上海市優秀工程設計一等獎
